AZM 415-STS30-05
AZM 415-STS30-05
- Maniglia con incastro
- Adatto per tutti i dispositivi di sicurezza
- utilizzabile in combinazione con EX-AZM 415
Dati per l'ordine
Codice |
AZM 415-STS30-05 |
Codice articolo (codice d'ordine) |
101176766 |
EAN (European Article Number) |
4030661307275 |
eCl@ss number, version 12.0 |
27-27-26-06 |
eCl@ss number, version 11.0 |
27-27-26-06 |
Numero eCl@ss, versione 9.0 |
27-27-26-06 |
ETIM number, version 7.0 |
EC001487 |
ETIM number, version 6.0 |
EC001487 |
Dati generali
Peso lordo |
1.945 g |
Dati generali - Caratteristiche
maniglia antipanico |
Sì |
Dati meccanici
Apertura porta |
Destra |
Forza di sicurezza |
30.000 N |
Montaggio azionatore |
Esterno |
Fornitura
Fornitura |
L'interruttore / la ritenuta di sicurezza e l'azionatore vanno ordinati separatamente. |
Nota (fornitura, quantità e tipo) |
Azionatore inclusivo ci piastra di montaggio Maniglia antipanico incluso di piastra di montaggio (parts marked grey in the dimensional drawing) |
Fornitura del materiale di montaggio |
Piastra di montaggio per finecorsa di sicurezza |
Osservazioni
Nota (generale) |
When using door handle systems with a panic handle, the use of a solenoid interlock with escape release is always required. |
Osservazioni - Misure
Osservazioni |
I disegni con le misure sono sempre rappresentati in direzione del finecorsa. |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Download dell'ultima versione di Adobe Reader

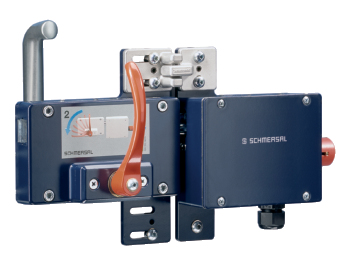

Immagine del prodotto (foto singola per catalogo)
Disegno quotato disp. di base
Schmersal Italia S.r.l., Via Molino Vecchio, 206, 25010 Borgosatollo (BS)
I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
Generato il 10/12/2024, 15:12
