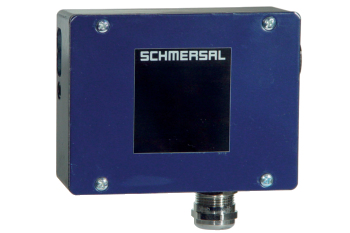

EX-AZM 415-02/02ZPK 24VAC/DC-3D
Codice prodotto:
101188673
EX-AZM 415-02/02ZPK 24VAC/DC-3D
Codice prodotto:
101188673
| Codice: EX-AZM 415-(1)ZPK(2)-24VAC/DC-(3)-3D |
| (1) | |
| 11/11 | 2 contatti d'apertura (NC) / 2 contatti di chiusura (NO) |
| 02/11 | 3 contatti d'apertura (NC) / 1 contatto di chiusura (NO) |
| 02/20 | 2 contatti d'apertura (NC) / 2 contatti di chiusura (NO) |
| 02/02 | 4 contatti d'apertura (NC) |
| (2) | |
| senza | Principio di corrente di riposo |
| A | Principio di corrente di lavoro |
| (3) | |
| 1637 | contatti dorati |
Non tutte le varianti del dispositivo possibili in base a questo codice prodotto sono disponibili e/o tecnicamente applicabili.
- Ex-Zona 22
- Custodia di metallo
- 130 mm x 100 mm x 46,5 mm
- Forza di mantenimento in chiusura 3500N
- 2 interruttori in una custodia
- Bloccaggio a sfera regolabile fino a 400 N
- Ritenuta
- Apertura senza problemi di porte di protezione deformate mediante sistema di leva a ginocchio
- 2 passacavi M 20 x 1.5
Dati per l'ordine
| Codice |
EX-AZM 415-02/02ZPK 24VAC/DC-3D |
| Codice articolo (codice d'ordine) |
101188673 |
| EAN (European Article Number) |
4030661344546 |
| eCl@ss number, version 12.0 |
27-27-26-03 |
| eCl@ss number, version 11.0 |
27-27-26-03 |
| Numero eCl@ss, versione 9.0 |
27-27-26-03 |
| ETIM number, version 7.0 |
EC002593 |
| ETIM number, version 6.0 |
EC002593 |
Protezione antiesplosione
| Protezione antideflagrante: prescrizioni |
EN IEC 60079-0 EN 60079-31 |
| Zone protezione antideflagrante |
22 |
| Categoria della protezione antideflagrante |
3D |
| Contrassegno della protezione antideflagrante |
D II 3D Ex tc IIIC T90°C Dc X |
Dati generali
| Prescrizioni |
EN IEC 60947-5-1 |
| principio d'azione |
elettromeccanico |
| Materiale della custodia |
Alluminio |
| Materiale del rivestimento della custodia |
verniciato |
| Peso lordo |
910 g |
Dati generali - Caratteristiche
| Principio di corrente di riposo |
Sì |
| Numero direzioni di azionamento |
1 |
| quantità di contatti di sicurezza |
4 |
Osservazioni per la sicurezza
| Norma, Prescrizioni |
EN ISO 13849-1 |
| Durata di utilizzo |
20 Anno(i) |
Osservazioni per la sicurezza - Uscite di sicurezza
| B10D contatti d'apertura (NC) |
2.000.000 manovre |
Dati meccanici
| Durata meccanica, minimo |
1.000.000 manovre |
| Energia d'urto, massima |
4 J |
| Forza di mantenimento in chiusura |
3.500 N |
| Forza di arresto, minima |
80 N |
| Forza di arresto, massima {N} |
400 N |
| corsa d'apertura obbligata |
5 mm |
| Forza di apertura obbligata, minima |
15 N |
| Velocità di azionamento, massima |
1 m/s |
Dati meccanici - Tecnologia di collegamento
| Connettore di collegamento |
Collegamento a vite M20 x 1.5 |
| Serraggio del pressacavo, minimo |
7 mm |
| Serraggio del pressacavo, massimo |
12 mm |
| Sezione di collegamento, minima |
0,75 mm² |
| Sezione di collegamento, massimo |
2,5 mm² |
| Osservazioni (Sezione di collegamento) |
Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore. |
Dati meccanici - Dimensioni
| lunghezza del sensore |
46,5 mm |
| larghezza del sensore |
130 mm |
| altezza del sensore |
100 mm |
Condizioni ambientali
| Grado di protezione |
IP67 |
| Ambient temperature |
-10 ... +50 °C |
Condizioni ambientali - Valori di isolamento
| Tensione d'isolamento nominale |
250 VAC |
| Resistenza alla tensione impulsiva nominale |
4 kV |
Dati elettrici
| Corrente termica continua |
6 A |
| Tensione d'alimentazione comando |
24 VAC |
| Tensione d'alimentazione comando |
24 VDC |
| Categoria d'utilizzo AC-15 |
230 VAC |
| Categoria d'utilizzo AC-15 |
4 A |
| Potenza elettrica assorbita, massima |
10 W |
| Elemento di commutazione |
contatto di chiusura (NO) / contatti d'apertura (NC) / |
| principio di comando |
Commutazione lenta |
| Materiale dei contatti, elettrici |
Argento |
Fornitura
| Fornitura |
Actuator must be ordered separately. incluso pressacavo e viti testati Ex |
Filtro lingua
Scheda Tecnica
Manuale d'istruzioni e dichiarazione UE di conformità
Brochure
Libreria SISTEMA-VDMA
Download dell'ultima versione di Adobe Reader
Immagine del prodotto (foto singola per catalogo)
Disegno quotato disp. di base
Sorveglianza dell'elettroserratura secondo EN ISO 14119
contatto NC ad apertura obbligata
azionato
non azionato
contatto NA
contatto NC
Azionatore
101128545 AZIONATORE AZ/AZM 415-B1
- Per porte scorrevoli
- Azionatore con supporto a molla
- Corsa molla fino a max. 6 mm
101144797 AZIONATORE AZ/AZM 415-B3
- Particolarmente adatto per dispositivi di sicurezza girevoli
- Per raggi di azionamento molto piccoli sul lato stretto dell'azionatore
101144796 AZIONATORE AZ/AZM 415-B2
- Particolarmente adatto per dispositivi di sicurezza girevoli
- Per raggi di azionamento molto piccoli sul lato largo dell'azionatore
101142540 AZIONATORE AZ/AZM 415-B4PS
- Per porte scorrevoli
- con manico a staffa e blocco a sfera
Accessories
101149120 PIASTRA DI MONTAGGIO KPL. MP AZM 415
- Per il montaggio semplice
- Possibili regolazioni successive
- Adatto a tutti i sistemi di profilo esistenti
101166328 TFA-010
- Preposizionamento
- Azionatore indipendente dalla porta
- Leggero inserimento o estrazione dell" azionatore
101100887 TK-M5
- per sblocco manuale con chiave triangolare M5, disponibile come accessorio
- In caso di manutenzione, installazione ecc.
| UK Declaration of Conformity |  |
| Company: | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby, under sole responsibility, certify that the hereafter described components both in their basic design and construction conform to the relevant statutory requirements, regulations and designated standards of the United Kingdom. |
| Name of the component: | EX-AZM 415 |
| Type: | See ordering code |
| Marking: | D II 3D Ex tc IIIC T90°C Dc X |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant legislation: | Supply of Machinery (Safety) Regulations | 2008 |
| Equipment and Protective Systems intended for use in Potentially Explosive Atmospheres Regulations | 2016 | |
| The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations | 2012 |
| Designated standards: | EN 60947-5-1:2017 EN ISO 14119:2013 EN IEC 60079-0:2018 EN 60079-31:2014 |
| UK-Importer / Person authorised for the compilation of the technical documentation: | Schmersal UK Ltd. Paul Kenney Unit 1, Sparrowhawk Close Enigma Business Park Malvern, Worcestershire, WR14 1GL |
| Place and date of issue: | Wuppertal, April 21, 2022 |
 |
| Authorised signature Philip Schmersal Managing Director |
| EU Declaration of Conformity | |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-AZM 415 |
| Type: | See ordering code |
| Marking: | D II 3D Ex tc IIIC T90°C Dc X |
| Description of the component: | Interlocking device with electromagnetic interlock for safety functions |
| Relevant Directives: | Machinery Directive | 2006/42/EC |
| Explosion Protection Directive (ATEX) | 2014/34/EU | |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 EN ISO 14119:2013 EN IEC 60079-0:2018 EN 60079-31:2014 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, February 15, 2022 |
|
| Authorised signature Philip Schmersal Managing Director |
