EX-MAF 330-11Y-3D
Varenummer:
101207964
Arkiv
EX-MAF 330-11Y-3D
Varenummer:
101207964
Downloads
TraceParts
CAD Data
ePlan
Data
CADENAS
CAD Data
SISTEMA
Data
- metallhus
- Lang levetid
- 40 mm x 76 mm x 40 mm ( grunnleggende komponent)
- Egnet for lave aktiveringshastigheter
- 1 Kabelinngang M 20 x 1.5
- silikonfri
- testet for bruk i kraftstasjoner
- Kan aktiveres fra enhver retning
- Elastisiteten i fjæren tillater krumming over maks. brytevinkel på 15°
- Ex-Sone 22
Bestillingsinformasjon
| Note (Delivery capacity) |
Ikke tilgjengelig! |
| Produkt-typebetegnelse |
EX-MAF 330-11Y-3D |
| Artikkelnummer (bestillingsnummer) |
101207964 |
| EAN (European Article Number) |
4030661373324 |
| eCl@ss number, version 12.0 |
27-27-06-01 |
| eCl@ss number, version 11.0 |
27-27-06-01 |
| eCl@ss-nummer, versjon 9.0 |
27-27-06-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Eksplosjonsvern
| Eksplosjonsvern: standard |
EN IEC 60079-0 EN 60079-31 |
| Eksplosjonsvernsoner |
22 |
| Eksplosjonsvern-kategori |
3D |
| Eksplosjonsvern-merking |
D II 3D Ex tc IIIC T100°C Dc X |
Gobale egenskaper
| Standard |
BG-GS-ET-15 EN IEC 60947-5-1 |
| Aktivt prinsipp |
mekanisk |
| Kapslingsmateriale |
formstøpt lett legering |
| Materialet for husbelegg |
lakkert |
| Materiale for stangen |
Metallfilm |
| Bruttovekt |
251 g |
Gobale egenskaper - Karakteristikker
| Antall åpnere |
1 |
| Antall lukkere |
1 |
Klassifisering - sikkerhetsutganger
| B10D Åpner (NC) |
20 000 000 bevegelser |
Mekaniske data
| Betjeningselement |
Fjærarm |
| Mekanisk levetid, minimum |
1 000 000 bevegelser |
| Støtenergi, maksimum |
4 J |
| Contact opening |
2 x 0,5 mm |
| Aktueringshastighet, maksikum |
1 m/s |
| Repeat accuracy of switching points |
0,02 mm |
Mechanical data - Connection technique
| Konnektor stikk |
Skrueforbindelse M20 x 1.5 |
| Kabeldimensjon, minimum |
0,75 mm² |
| Kabeldimensjon, maksimum |
2,5 mm² |
| Ledertverrsnitt |
13 AWG |
Mekaniske data - mål
| Lengde på sensor |
40 mm |
| Bredde på sensor |
40 mm |
| Høyde på sensor |
184,5 mm |
| Diameter på staven |
8 mm |
Omgivelsesbetingelser
| Tetthetsgrad |
IP65 |
| Ambient temperature |
-15 ... +80 °C |
| sjokkresitanse |
50 g / 6 ms |
Ambient conditions - Insulation values
| Isolasjonsspenning |
250 VAC |
| Nominell impulsmotstandsspenning |
4 kV |
Elektriske data
| Termisk teststrøm |
10 A |
| Utstyrskategori AC-15 |
230 VAC |
| Utstyrskategori AC-15 |
4 A |
| Utstyrskategori DC-13 |
24 VDC |
| Utstyrskategori DC-13 |
4 A |
| Koblingselement |
NO-kontakt, NC-kontakt |
| Bryteprinsipp |
Moment |
| Kontaktomslagstid, maksimum |
10 ms |
| Materiale for kontakter, elekrisk |
Sølv |
Språk filter
Datablad
Bruksanvisning og konformitetserklæring
Last ned den nyeste versjonen av Adobe Reader

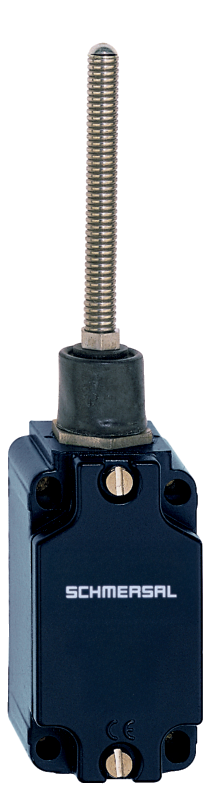

Produktbilde (enkelt katalogbilde)
Dimensjonsriktig tegning grunnenhet
Dimensjonsriktig tegning betjener
Brytervandringsdiagram
Kontakt på
Kontakt av
Innstillingsområde
Pausepunkt
Tvangsåpningsvei/ -vinkelDiagram
Monitoring the interlock to EN ISO 14119
Positive break NC contact
Actuated
Not actuated
Normally-open contact
Normally-closed contact
replacement part
131207964 EX-MAF 330-11Y-3D
- metallhus
- Lang levetid
- 40 mm x 76 mm x 40 mm ( grunnleggende komponent)
- Egnet for lave aktiveringshastigheter
- 1 Kabelinngang M 20 x 1.5
- silikonfri
- testet for bruk i kraftstasjoner
- Kan aktiveres fra enhver retning
- Elastisiteten i fjæren tillater krumming over maks. brytevinkel på 15°
- Ex-Sone 22
EU Conformity Declaration
| EU Declaration of Conformity |  |
| Original | K.A. Schmersal GmbH & Co. KG Möddinghofe 30 42279 Wuppertal Germany Internet: www.schmersal.com |
| Declaration: | We hereby certify that the hereafter described components both in their basic design and construction conform to the applicable European Directives. |
| Name of the component: | EX-MAF 330 |
| Type: | See ordering code |
| Marking: | D II 3D Ex tc IIIC T100°C Dc X |
| Description of the component: | Position switch |
| Relevant Directives: | Explosion Protection Directive (ATEX) | 2014/34/EU |
| RoHS-Directive | 2011/65/EU |
| Applied standards: | EN 60947-5-1:2017 + AC:2020 EN IEC 60079-0:2018 EN 60079-31:2014 |
| Person authorised for the compilation of the technical documentation: | Oliver Wacker Möddinghofe 30 42279 Wuppertal |
| Place and date of issue: | Wuppertal, January 17, 2024 |
 |
| Authorised signature Philip Schmersal Managing Director |
